TDA 7050

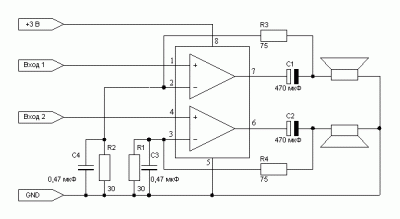

 Схема работает нормально и с 32 Ом нагрузкой (при питании 1,5...6  . По желанию АЧХ можно корректировать, например, если надо добавить "высоких" можно увеличить ёмкость конденсаторов С3 и С4. Если надо "высокие" убрать, можно их ёмкость уменьшить или выпаять. Если надо отфильтровать ВЧ (ну типа super bass и всё такое), конденсаторы переставить параллельно резисторам R3, R4. Конденсаторы по входу ставить не нужно, громкость регулируется так же как на схеме (на первой странице). Питание от двух аккумуляторов типа ААА. Максимальный потребляемый ток 20 мА, ток покоя 2 мА. Автор: AlexM412 Нормальная схема с даташита.  Усиление басов:  https://http://forum.allnokia.ru/viewtopic.php?p=457030&sid=ab27de7671076d3c76ea66bde027e59d#457030 | |
